摘要：

傳統能源的緊缺和环境問题的日益突出，作为可代替傳統汽車的新能源汽車的发展越来越成为人们关注的热點。電池包，作为新能源汽車的核心部件，安全問题的重要性可見一斑。電池包的內部温度直接影響其安全性，進而影響到整車的使用安全。提高電池包的安全性，需要控制內部結構温度，因此，增加整體結構的散热性能顯得至关重要。液冷闆的使用，对保證電池包的安全性、提高使用壽命具有重要的應用意義。

关鍵词：

液冷闆;電池包;散热;冷卻;

一、背景介紹

電池模組作为電動汽車上的主要儲能元件，是電動汽車的关鍵部件，直接影響電動汽車的性能。電池模組在使用过程中，由于內部電芯具有一定的內阻，在正常工作时会产生一定热量，使模組內部温度升高。電芯的正常工作温度範圍是 15～35℃，超过 60℃会产生一定的安全隐患，热量的产生與迅速堆積必然使電池內部温度升高，尤其在高温环境下使用或者在大電流充放電时，可能会引发電池內部发生劇烈的化學反應，产生大量的热。若热量来不及散出而在電池內部迅速積聚，電池可能会出現漏液、放气、冒煙等現象，嚴重时電池发生劇烈燃燒甚至爆炸。为了杜绝这一危險，需要对電池模組進行散热，從而避免電芯长时間處于高温狀态，進而影響電芯的性能，降低電芯的使用壽命。

二、散热冷卻系統的分類

目前電動汽車采取散热的方式有風冷、液冷和热管。

热管技術可以滿足電池組的高温散热和低温預热双工況要求，对温度變化敏感，温度均勻性好，作为電池組的冷卻系統，有了一定的发展，但是受布局和體積的限制，在新能源動力電池系統中，采取的散热方式多種多樣，目前常見的應用方式为風冷和液冷。

風冷是利用散热風扇带走散热器所吸收的热量，價格相对来说比較低，並且安裝方式簡單便捷，但受环境和其他因素影響較大，比如气温升高或是超頻其散热性能会大受影響。液冷與風冷相比，價格貴，但具有安静、降温穩定，对环境依賴小的優點。

從現有電動汽車動力電池冷卻方式来看，風冷一直占據主要位置，尤其是日系電動汽車，基本采用的是風冷技術。随應用环境对電池的要求越来越高，液冷也成为車企的優先方案。我國主流電動乘用車企業也開始轉向液冷系統，從中长期趨勢来看，液冷将占據主流。目前的應用形式是，通常会在電池模組中安裝液冷闆，並向液冷闆中注入液體，来为電芯散热，液冷闆實際工作温度为 10～20℃，利用循环流動的液冷劑带走热量，冷卻電池来达到散热的目的。

三、液冷闆的結構及作用原理

電池模組对液冷闆有一定的要求。 首先是散热功率大，能夠快速把模組产生的热量带走，防止温度的急劇攀升; 其次是可靠性高，車輛在道路中行走，處于工作狀态的電池包要經过各種环境的檢測，振動、沖擊、高低温等比較嚴酷的工作环境，動力電池包的工作電壓動辄幾百伏，冷卻液的洩露将会成为一个非常嚴峻的問题，即使使用绝緣性能好的冷卻液，但遇到外部物質的摻雜後，也会立即降低它的绝緣性能，造成一定的安全風險，因此，液冷闆密封可靠性很重要; 再者是散热设計要精準，避免系統內温差过大，工作温度对電池的性能和老化有着很重要的影響; 最後是对重量的要求，電池包目前注重輕量化，这就要求包內每个部件都要做到輕量化，如果液冷闆占取太多的重量，会直接影響電池模組的能量密度，这是無法接受的。

針对以上問题，液冷闆在设計的过程中一般采用鋁基闆埋铜管，即将鋁基闆用計算機數控技術加工铣槽，再采用沖壓機将已彎好形狀的铜管壓到鋁基闆上面，然後進行釺焊焊接。这種设計，一方面鋁的輕量化起到減重及成本的控制作用，另一方面使铜管的高導热性能也得到了充分的利用。最後设置两个進出口，注入相應的液體制冷劑，一般为水或者水和有機醇的混合物(醇可以防止水在低温下結冰)，水泵控制液體的循环流通。以水或者其與有機醇的混合液作为液冷散热劑，是因为在物理學中，水的热傳導系數和比热容都比空气大很多，热傳導速度快，升温比較慢，所以说水是一種比較理想的散热介質。在電池包中，因为根據环境的不同，在低温环境出現时，水容易結冰，对散热非常不利，为了解決这个問题，一般采用水和有機醇的混合比例作为制冷劑，結果得到了很好的验證。

液冷闆工作的原理是：電池工作产生的多餘热量，通过與闆型鋁質器件表面接觸的方式傳遞，液冷系統利用液體流動換热系數較大的特性，依靠液體流動轉移高热量，最終被器件內部流道中通过的冷卻液带走。

一般液冷闆的結構如图 1 所示：

图1 電池包中液冷闆結構

四、液冷闆的應用

在一些典型的電動車的應用中，液冷闆根據冷卻作用範圍不同，可以分为模組級别和電芯級别的液冷闆。

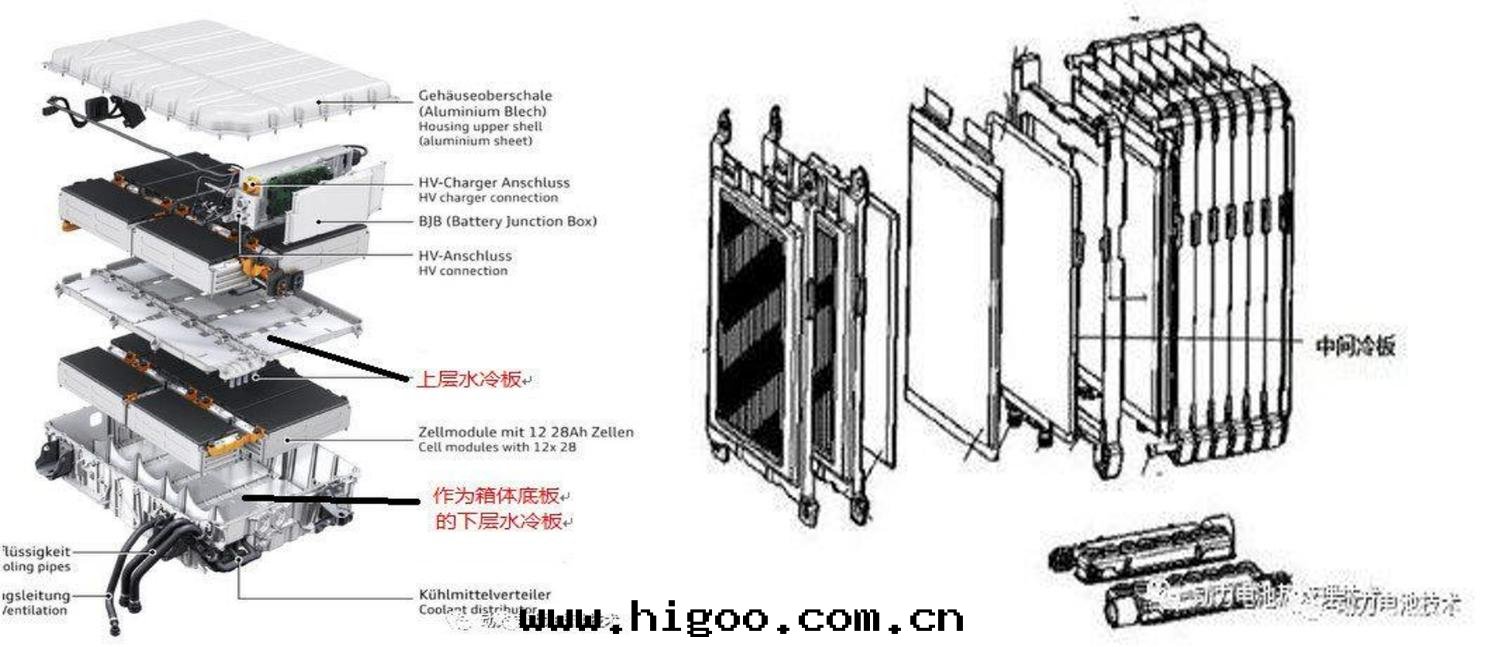

結構如图 2 所示：

图2 模組級别的液冷闆(左)和電芯級别的液冷闆(右)位置

模組級别的液冷闆是作为電池包內部的一个模組，一般是放在電池模組下面，與電池直接接觸進行散热。每个車用廠家的设計有很大的不同，大多數设計結構为電池模組-液冷闆，也有少數廠家，为了更好的解決散热問题，使用電池和模組的並聯結構，從上而下为電池模組-液冷闆-電池模組-液冷闆(比如 Audi Q7 PHEV)。

電芯級别的液冷闆是将水冷闆夾在電芯之間，成为電芯模組的一部分，能夠达到更好的散热效果。不同類型的设計会根據廠家的不同而有所變動。

根據目前的應用形式，在電池包中，一般方形、圆柱電池的液冷系統，大多是模組級别，一般放置在電池箱底部位置;软包電池，則是電芯級别的偏多。

五、液冷闆應用中遇到的問题及解決方式

液冷闆在使用的过程中可能会遇到一些問题：一方面，部分客戶对電池包測試时发現，采用透气的发泡矽胶作为殼體密封，在潮湿环境中长期使用，電池包內部湿度增加及液冷闆上下表面温差，这两種作用会使電池包內部水气在液冷闆下方凝結为液态水，产生不安全因素;另一方面，液冷闆與電池包直接接觸，这就造成了液冷闆长期處于負重狀态，加上自身是金屬結構，会产生一定的物理變形，中間位置会产生一定的塌陷，與電池模組的接觸界面会有空隙产生，不利于热量的傳遞。

針对以上两个問题，目前采取的解決方式是：一方面，利用胶或者密封圈对電池包殼體密封，防止外界空气的進入;另一方面，在托盤底與液冷闆中間利用弹簧或者聚丙烯发泡材料(EPP)等弹性物質作为支撐，防止液冷闆的下陷，

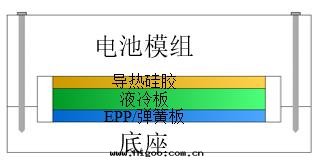

整體设計結構如图 3 所示：

图3 液冷闆支撐結構设計

六、小結

目前，新能源汽車对動力電池的要求越来越高，这種要求不僅體現在对系統能量密度和系統功率密度上，也體現在電池包的各个方面。要求的提升也意味着電池總的发热量也随着增大，带来的安全問题不容忽視。傳統的風冷技術已經無法滿足電池高度集成化的需求，液冷方案已逐漸占據主流。液冷闆的有效散热为電池包的热管理安全提供了保障，使電池的热量得到了有效的傳導，相信在新能源汽車上会有更加廣闊的應用前景和商業化價值。
