摘要：

目前发泡矽胶是電池包殼體密封的一大類材料，但不同泡孔結構的发泡矽胶用于密封时会有不同的結果：開孔結構发泡矽胶不能用于防水密封;混合孔結構可以用于防水密封，但不能滿足防潮密封結果;閉孔結構发泡矽胶的防水和防潮密封在理想情況下可以达到理想的效果。因此，制備一種閉孔的发泡矽胶用于電池包殼體密封或其他防水防潮密封，有廣泛的應用。

关鍵字：

電池包;防潮密封;閉孔发泡矽胶

1、背景介紹

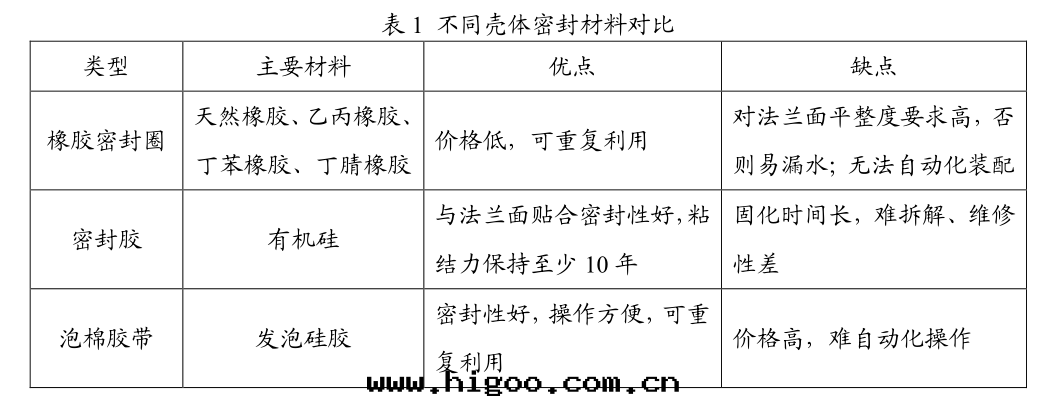

電池包是新能源汽車核心能量源，为整車提供驅動電能，为保護電池包內部元器件不受灰塵、雨水等侵蝕，電池包的殼體密封必須达到一定的防塵防水等級。根據标準 IEC 60529-2013和 GB/T 4208-2017 对電气设備外殼防護等級要求，目前行業內对電池包在防塵和防水方面要求防護等級一般达到 IP67 或 IP68。因此，電池包的防塵、防水密封设計非常重要。市场上電池包的殼體密封材料主要有三大類：橡胶密封圈、密封胶和泡棉胶带，这三類材料各有優缺點(見表 1)。

目前電池包的防塵防水等級已經有了嚴格的界定，但对于防止水气方面還沒有相关的标準。由于空气中的湿气容易造成電池包內部金屬腐蝕或電路闆短路，而進入電池包內部的湿气不易排出，因此阻止空气对流是需要考慮的。由于发泡矽胶自身的泡孔作用，在實際應用中会出現空气对流的現象，現單純就发泡矽胶在電池包殼體密封的應用做一个簡單的介紹。

2、发泡矽胶在殼體密封中的應用

发泡矽胶根據泡孔結構可分为開孔結構、混合孔結構和閉孔結構，发泡矽胶用于電池包殼體密封时都是處于壓縮狀态，以便达到良好的密封效果。不同泡孔結構在壓縮时产生的變化不同，这三種泡孔結構的发泡矽胶單獨用于電池包殼體密封时会有以下效果。

2.1 開孔結構

对于開孔結構发泡矽胶，由于泡孔間相互連通，即使加大使用的壓縮量，也無法将泡孔間形成的通路完全封閉，不能起到防水的作用。因此，为了达到防水的目的，開孔結構的发泡矽胶不能用于殼體密封。

2.2 混合孔結構

前面提到，使用混合孔結構的发泡矽胶对電池包殼體密封时，可通过壓縮和增加密封条的宽度达到 IPX7 或 IPX8 防水等級的作用，但根據部分客戶的組裝測試反饋，實際應用中会有以下問题：電池包在潮湿环境中工作一段时間後，液冷闆下方会有液态水出現。

經檢測，原来是外界空气通过泡孔形成的毛细管進入電池包內部，空气中的水气堆積使電池包內部湿度增加，而電池模組與液冷闆之間存在>20℃的温差，这两種作用会使電池包內部的水气在液冷闆下方凝結为液态水。长此以往，電池包內部液态水聚集，会影響液冷闆及下方支撐材料的性能，若液态水進入電池模組內部則容易造成電芯短路，影響電池包的使用。

其實上述現象在防水測試中我们也会遇到。在发泡矽胶的實验室防水測試中，我们将試水膏(water finding paste，美國 Kolor Kut)塗抹在矽胶圈的內部，采用限位垫将发泡矽胶壓縮後沉入水底，觀察其防水效果。試水膏是一種金黃褐色的膏體，遇水时会變色，並随含水量增加而顔色加深。图 1 为两个发泡矽胶樣品的防水測試，对于图 1(b)和图 1(c)的防水測試結果及試膏的變色效果，可以看出，图 1(b)防水測試沒通过，試水膏變成了玫紅色;图 1(c)雖然防水測試通过，但空气中的水气進入矽胶圈內部使試水膏變成了茶色。

因此，在電池包殼體密封设計时要注意防止空气对流，避免水气的進入，即防潮，但目前对于殼體防潮密封方面的要求還沒有相关标準。

2.3 閉孔結構

由于閉孔結構的发泡矽胶力學強度高，在壓縮用于殼體密封时会有以下情況：① 若为了保持泡孔結構不被壓破，降低发泡矽胶的壓縮量，由于應力松弛的作用，发泡矽胶作用于殼體的反弹力会随时間而減小，容易造成界面漏水;② 若为了增加作用于殼體的反弹力，而增加发泡矽胶的壓縮量，一方面会增加破孔率，使防水性下降，另一方面反弹力的增加，易造成殼體變形。

在理想情況下，若发泡矽胶孔壁的弹性好、強度高，适當的壓縮量下足以支撐外界的壓力，而泡孔不被壓破，則幾乎所有的泡孔被完整的孔壁包圍，泡孔間無法形成通路或毛细管，完全可以达到关于防塵、防水和防潮的要求。日本積水在專利 WO2007072885A1 中也提到了，通过使用電離放射線的物理交聯，或使用有機过氧化物或硫化物的化學交聯，制造閉孔发泡橡胶片，並将产品的表觀密度和壓縮永久應變限定在一定的範圍內，可以提供優良的防水性能，但对于防潮方面沒有介紹。專利 CN201810372331.6 通过原料的复配和工藝的改進，得到了可用于防潮密封的閉孔橡胶泡棉。因此，制備閉孔的发泡矽胶用于防水和防潮密封是可行的。

通过上述不同泡孔結構效果对比可以看出，閉孔发泡矽胶在電池包殼體防塵防水和防潮密封中最有應用前景。

3、閉孔发泡矽胶防潮密封

3.1 防塵、防水和防潮密封的區别

防塵、防水和防潮分别是阻止固體(灰塵)、液體(水)和气體(水气)的進入密封腔體內，以免对內部元器件或材料性能产生不良影響。固體、液體和气體的在流動性方面區别在于：固體本身沒有流動性，固體分子只能在原位置微小振動;液體具有流動性，但液體分子只能振動和平動;气體流動性最好，可進行任意方向流動。

物質这三種狀态流動性的區别，決定了防塵、防水、防潮(气)的難度是逐漸增加的。開孔結構的发泡矽胶可以达到防塵的目的，是由灰塵自身重力、空气阻力及曲折的泡孔通路造成的;混合孔結構的发泡矽胶可以达到防水的目的，是因为其中閉孔泡壁的阻隔以及液體只能平行流動;閉孔发泡矽胶可以防止水气，是由于密閉的泡孔形成了多层防气膜，避免气體穿过流通。

3.2 閉孔发泡矽胶为什麼可以防潮

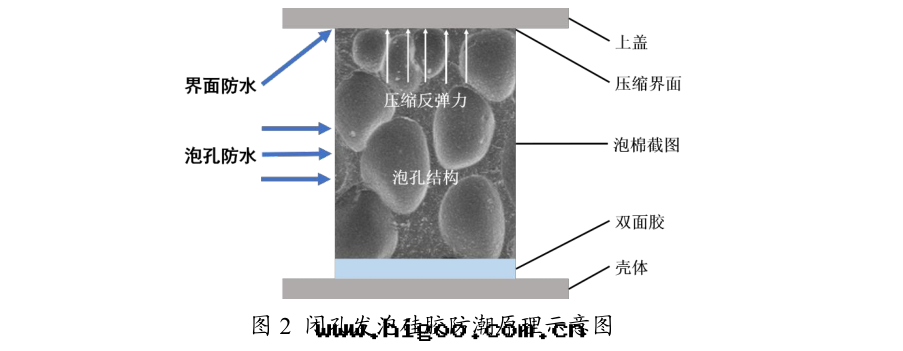

閉孔发泡矽胶作为殼體密封时可以达到防潮的目的，其整體防潮原理图 2 所示。閉孔发泡矽胶的防潮作用可分为两部分：界面防潮和泡孔防潮。

首先，发泡矽胶被殼體壓縮时产生的反弹力，增大了发泡矽胶與殼體間的摩擦力，使界面充分填充密封，达到界面防潮的目的;其次，閉孔发泡矽胶的泡孔被完整的孔壁包圍，且泡孔間也不相連，泡孔之間無法形成通路或毛细管，阻止外界水气的進入，實現泡孔防潮的作用。界面防潮和泡孔防潮同时作用，阻止空气对流，起到了防潮的作用

3.3 材料性能设計

現實发泡矽胶产業，由于原料和工藝的問题，閉孔結構的产品或硬度太高，或泡壁弹性差，或阻燃等級不夠，为了阻止空气对流，避免外界水气進入電池包內部，實現閉孔发泡矽胶的长期防潮密封，材料生产设計时，其性能必須滿足以下要求：

- 发泡矽胶的閉孔率>90%;

- 发泡矽胶在壓縮 30%，或更高壓縮量时保證泡孔不被壓破

- 发泡矽胶的弹性好，應力松弛小

- 发泡矽胶环境測試性能損失小，壽命>10 年

- 发泡矽胶阻燃等級为 UL94 V-0

3.4 气密性測試

目前在发泡矽胶的測試項目中，常使用差壓法气密性測試来檢验其密封性能，这種測試方法的原理是，通过測量密封圈內壓縮气體保壓一定时間後壓力的變化来計算气體的洩漏量，當洩漏量超过一定範圍时被認定为漏气。由于測試时保壓时間較短，且電池包密封圈在正常使用中一直保持壓縮狀态，因此加速老化試验前後檢验发泡矽胶的气密性且延长保壓时間是必要的。

4、結束語

閉孔发泡矽胶用于電池包殼體密封时，可以阻止空气对流，避免水气進入，同时这種材料在其他密封領域也有廣泛的應用，但目前閉孔材料的硬度大，且壓縮时易将泡孔壓破。克服現實发泡矽胶产業的不足，生产一種較软且可壓縮性好、可以防止潮气的閉孔結構产品，必定能夠拓宽发泡矽胶的應用領域，加速这一产業的发展。
