摘要

随新能源汽車銷售數量的增加，起火事件也逐漸增加，为了順應國家对新能源汽車安全法規的要求，以及市场对于輕量、高功率、安全的電池的需求，盡可能減少乘客傷亡，提高電池包的安全性，降低電池包热失控是必要的。目前，電池包的热失控傳播問题主要通过热防護技術解決，即在電芯間放置隔热防護层。

关鍵词：

新能源汽車;電芯;隔热设計

一、電池包單體電芯介紹

電芯是指單个含有正、負极的電化學電芯，一般不直接使用。區别于電池含有保護電路和外殼，可以直接使用。

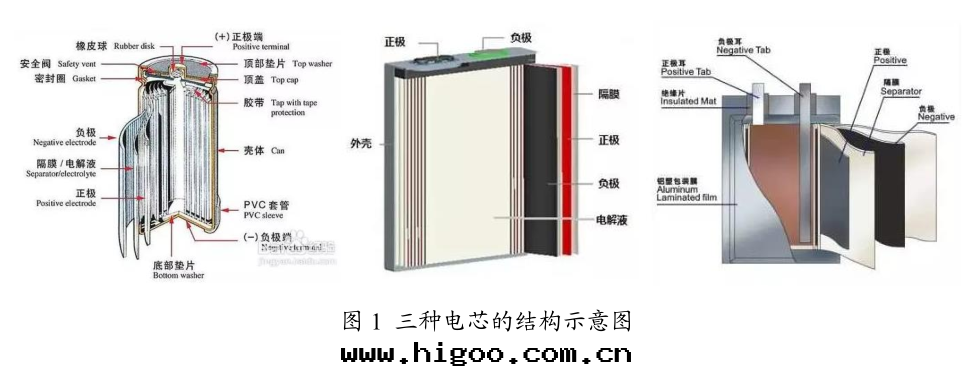

目前主流的锂電池電芯封裝分为圆柱電芯、方形電芯(又叫鋁殼電芯)、软包電芯(又稱聚合物電芯)三種，它们的結構示意图見图 1。在電池包设計中，單體電芯有序排列組成模組。

二、電芯間散热和隔热的必要性及區别

單體電芯由于其自身有一定的內阻，在輸出電能的同时会产生一定的热量，使得自身温度變高，當自身温度超出其正常工作温度範圍間时会影響電池的性能和壽命。電芯的最高温度超过 60℃时就潛在发生因过热導致的電芯安全性問题，20~45℃是锂電池電芯的理想工作温度區間。可以说，電池包所有的電芯中，最热的電芯決定了整个電池包的安全，最冷的電芯決定了整个電池包的性能，一个電芯內和電池包內電芯間的最大温差決定了整个電池包的壽命。为了提高電池包的安全性和长期使用性能，電池包中的热管理系統必須保證電池包內任一个電芯的温度都不應超过许可的最高工作温度，同时電池包內所有的電芯間的最大温差及每个電芯的最大温差都不大于 5℃。因此，为了确保電芯間的温度滿足上述要求，電芯間必須有良好的散热裝置。電芯間的散热通常是通过散热片上中的冷卻液實現的。

電池包中電池能量儲存部分與能量轉化部分存在于同一空間，在过充電、針刺、碰撞情況下易引起連鎖放热反應，造成冒煙、失火甚至爆炸等热失控事故。热失控是動力電池最嚴重的安全事故，直接威脅用戶的生命安全。近年来，針对電池包的热失控傳播問题主要通过热防護技術解決。除了在電池單體之間，電池模組之間以及電池箱與乘客艙之間也需要设置热防護，以提高热失控電芯向電池其他系統傳热的热阻，從而达到阻礙热失控蔓延的目的。目前動力電池系統热失控的研究，主要側重于由單體電芯热失控觸发繼而傳播到整个電池包的热失控安全問题方面。这是因为當某單體電芯觸发热失控时，会产热量驟增，散热量远小于产热量，導致热量向周圍電芯傳遞，会迅速引发周邊電池大規模热失控，形成安全隐患。或者说，單體電芯的热失控是整个電池包热失控的源头，因此，我们主要讨論電芯間的热防護。電芯間的热防護是在電芯間增加隔热层，以阻斷热失控從失控單體電芯向周圍電芯傳播，降低電池包的損害以及附带的破壞作用。

三、電芯間隔热设計

3.1 電芯間隔热方式设計

对于電芯間的散热問题，一些專利中提出了不同的设計方案。Tesla 公司在其公布的專利中，專利 US 7820319 B2 设計了一種電池單體間的热屏障。在電芯的外殼或外殼双层或內殼等塗抹一层或多层绝緣膨脹材料，这種材料可以吸收热量膨脹或變成焦炭狀，用于阻止热的擴散。可選用的膨脹材料有：石墨系膨脹型材料、热塑性弹性體、陶瓷基泡沸材料、蛭石/礦物纖维基泡沸材料、多磷酸铵基泡沸材料。Zee.Aero 公司在專利 US 8993145 B2 提出了一種热防護措施，通过在方形電池單體之間设置隔热层，阻斷失控單體向臨近單體傳热，同时，隔热层不完全封閉，單體之間留有对流通道，有利于失控單體产生的热量在整个電池包內散热，避免局部过热。

上述專利雖然通过热隔层达到了热失控的阻隔目的，但由于隔離层的添加容易導致電芯間散热性能降低，一般的冷卻系統很難滿足散热的需求。

文獻(Applied Thermal Engineering, 2016, 106: 131-140)提出了一種結合热防護和散热的复合闆热管理系統，复合闆由相變材料和隔热闆組成，分析了正常工況下電池組的散热性能，同时以 10℃工況为例，分析了复合闆散热與隔热性能。不足的是，为了达到散热效果，复合闆的厚度为 10 mm，同时相變材料吸收的热量不易釋放，影響冷卻效果。

为了解決上述缺陷，有些研究将隔热闆和热管組錯落安置于電芯單體間，結果證明，这種方案不僅大大增強了電池組的散热能力和單體電芯間温度的均勻性，而且還可有效阻斷热失控傳播。通用汽車的 Volt 電池管理系統就是在上述模型的基礎上改良，在電池包的设計中，Volt單體電芯間设置金屬散热片(厚度为 1 mm)作为热管組，並在散热片上留有毛细管結構，以便冷卻液能夠在毛细管內流動進而带走热量，實現散热的目的;隔热方案則采用了在電芯與電芯之間放置泡棉的方式。

3.2 電芯間隔热材料選擇

單體電芯間的隔热材料，作为一種能夠有效延緩或阻斷單體電芯热失控向整个電池系統的傳播的一種热防護材料，必須具備以下幾種条件：

1、阻燃(达到 V0 等級)

2、耐老化，化學性質穩定;

3、不产生有毒气體;

4、弹性好，導热系數低，防水防潮防振動;

5、質輕價低厚度薄

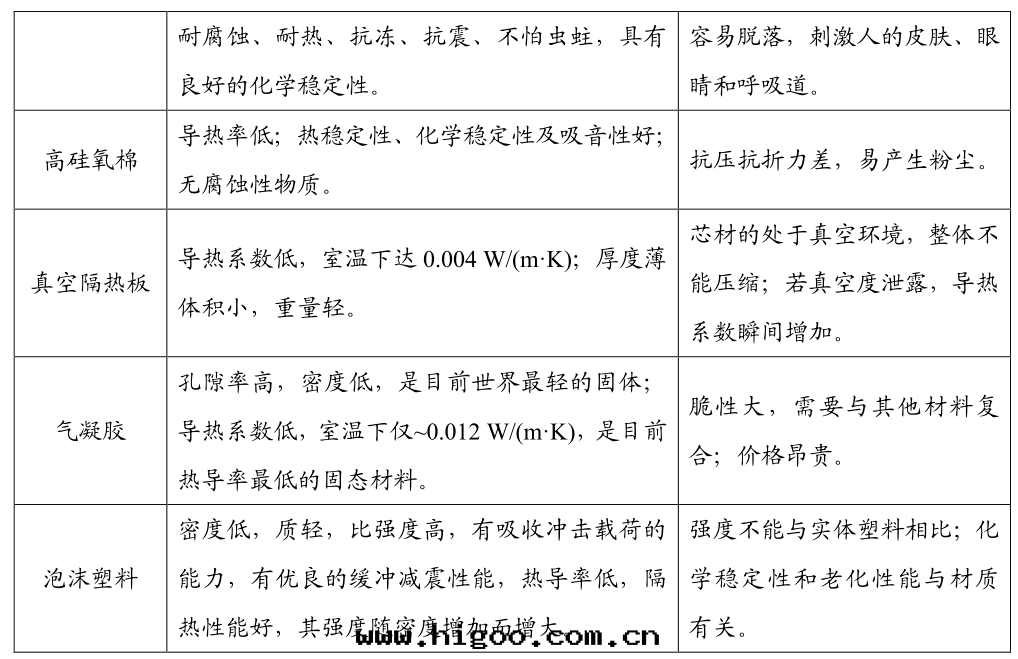

目前常采用的隔热材料有泡沫塑料、超细玻璃棉、高矽氧棉、真空隔热闆、气凝胶等，各種隔热材料的優缺點如表 2 所示：

結合上述隔热材料的選擇条件，及常用隔热材料的優缺點，具有阻燃性能的、特定材質的、柔软的泡沫材料(即泡棉)完全符合上述要求，这是因为：

1、泡棉具有低硬度高回弹性質，能夠吸收電池鼓脹應力起到緩沖作用;

2、在電芯发送热失控时，泡棉能起隔热作用，抑制热擴散，延緩事故发生;

3、在電芯发生起火时，泡棉的阻燃效果能夠延緩火勢蔓延，增加逃生时間;

4、泡棉具有极好的回弹性，壓縮比例較宽，可作为定位。

由于锂離子電池的使用壽命为 5~8 年，因此在選擇單體電芯間的隔热材料时，其使用时間必須大于電池的使用壽命，因此我们可以選擇泡沫矽橡胶作为單體電芯間的隔热材料。

3.3 泡沫矽橡胶

泡沫矽橡胶是矽橡胶經过发泡後制成的一種柔性、多孔高分子弹性材料，是将矽橡胶與泡沫材料的特性結合于一體的新型高分子材料。泡沫矽橡胶材料具有良好的热穩定性、绝緣性、隔热性、抗震性和耐高温沖擊等性能，尤其是在高頻下的抗震性好，耐老化性好，壽命>10年，可作为夾层的填充材料。

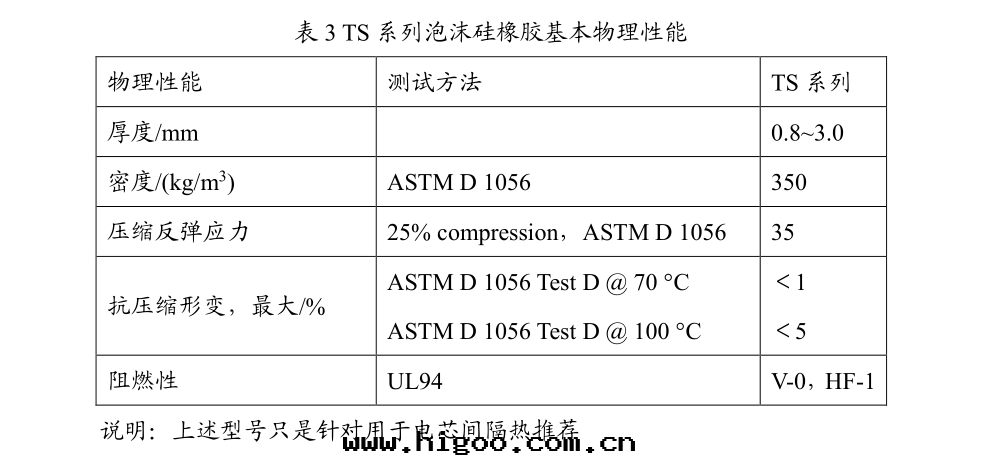

东莞市廣邁電子科技有限公司生产的 TS 系列泡沫矽橡胶采用液體发泡技術，導热系數为0.09~0.14 W/(m·K)，具有優异的回弹性能和长期工作的穩定性，长期反复壓縮反弹力保持良好，是單體電芯間隔热衬垫的理想選擇，具體性能參數見表 3。泡沫矽橡胶作为電芯間填充材料，其柔软性可吸收電芯的热脹冷縮;其反复壓縮反弹力可为電芯提供长久的弹性支撐;其較低的導热系數可阻止热失控向周圍電芯的蔓延。同时，这種材料滿足 UL94 V-0 和 HF-1 的防火等級，在電芯失控失火时，可以延緩火勢的蔓延。

4、結束語

電芯間隔热方式和材料的设計和選擇，对于防止單體電芯热失控，提高電池包的安全性具有重要作用。目前新材料的開发及應用，如相變材料(PCM)通过相變吸收热量而保持温度不變，增加了電芯隔热材料選擇。隔热材料的選擇需要平衡安全性和成本投入，具體的應用方案需要通过仿真結果来評估。
