【摘要】

由于傳統汽車引起的能源緊缺、环境污染等問题的日益突出，新興的綠色交通工具新能源汽車便應運而生，成为各大汽車廠家的“新寵”。在新能源電動汽車中，電池包是其核心部件，電池包的密封性直接影響到電池系統工作的安全性，因此也影響到整車的使用安全。为了提高電池包的密封防水性能，需要对電池箱體密封結構進行合理的设計，对密封条的結構和材料進行研究，使電池箱體和密封条結構完美結合，将会对保證電池包的安全性、提高使用壽命以及後期開发方向具有重要的應用意義和指導價值。

主题词：新能源汽車 電池包 矽橡胶发泡密封条 防水

中图分類号：U465.4;U469.72

1 概述

在全球能源緊缺和气候變暖越来越嚴峻的情勢下，人们对于新能源的呼籲越来越迫切，而汽車作为能源消耗大戶，更是要與时俱進，适應环境保護的需要。因此，新能源汽車被預言为未来汽車发展的最終趨勢。

随着電動汽車的发展，電池包做为新能源汽車的動力源泉，其性能安全與否直接決定着整機的安全。如果電池包進水，将嚴重影響其使用性能，因此結構上对電池包的密封防水功能设計提出了更高的要求。

傳統的電池包防水一般会采用灌封、塗抹密封胶、現场橡胶发泡等方法，但是我们知道，这些傳統方法存在很多弊端和缺陷，如電池包無法维修或维修成本高、生产工藝复雜、防水密封性能不足、易老化等。而我们设計出的发泡密封条的防水結構可以避開这些弊端和缺陷，使得電池包的安裝更加方便、维修成本更加低廉，並能滿足新能源汽車電池包对复雜、恶劣环境的使用要求。

2 密封結構形式及原理

由于電池包在電動汽車中的安裝位置較低，並且暴露在相对開放的空間中，容易遭受雨雪天气的侵襲，特别是在汽車泡水的情況下，必須承受一定的水壓，因此对密封条的防水結構设計提出了更大的要求。以下重點介紹下发泡密封条密封原理及设計。

2.1 发泡密封条與接觸界面的防水

矽橡胶发泡密封条的防水原理：矽橡胶密封条在壓力作用下会发生弹性形變，使接觸界面與密封条之間的空隙被填充並产生反弹力，從而使得接觸面與发泡密封条間产生摩擦力。在密封条自身不洩露时，當摩檫力和反弹力都大于被密封介質的內壓或外壓时，密封材料才不会发生因變形或位移产生洩漏，反之則发生洩漏。

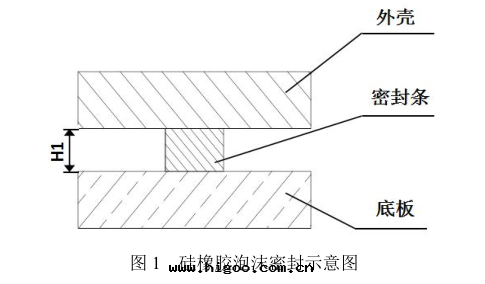

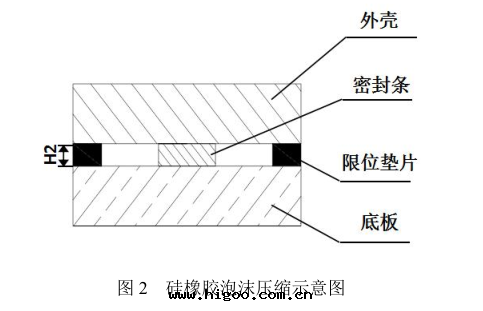

下图为密封結構示意，弹性變形也指密封垫的壓縮率，以下用 C 表示。壓縮率 C=(H1-H2)/H1 ×100% (H1指的是自由狀态下的矽橡胶泡沫截面高度，H2 为壓縮狀态下的截面高度。)

上文提到壓縮後产生的反弹力(也稱 CFD)是指矽橡胶被壓縮至一定比例後，並达到力學平衡後，对施加物的一个回應力。对同一矽橡胶来講，壓縮比例越大，則回弹力越大，其密封和保護效果越好。但壓縮量如过大也会对矽橡胶泡沫自身和界面的固定造成不利影響。

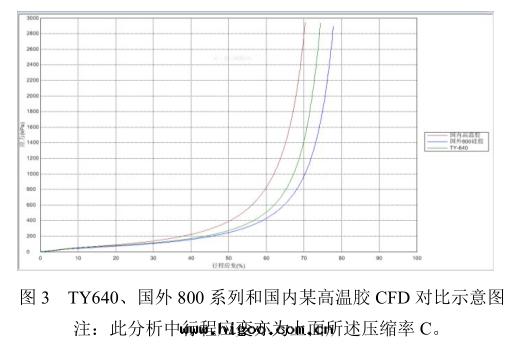

下图是我们矽橡胶泡沫 TY640 产品、某國外 R 品牌产品 800 系列产品和國內某高温胶 CFD 对比示意图：

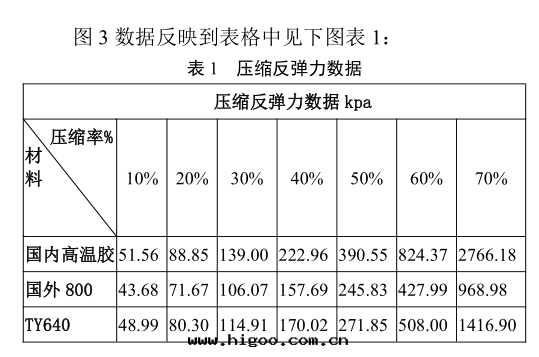

從 CFD 图中可看出，TY640 系列、國外 800 系列和國內某高温胶，在行程應變變化过程中，CFD 的變化較为相似，當壓縮率在 50%以下时，CFD 随着壓縮率的增加而緩慢增加，造成此現象主要是由于泡沫材料中的空气被壓縮而产生的變化;當壓縮率高于 50%时，泡沫材料中的空气被充分壓縮後，矽橡胶材料自身被壓縮，從而表現出 CFD 急劇增加。因此，在采用矽橡胶泡沫密封電池包时，其壓縮率不宜过高和过低;如过低，CFD 較小，有一定壓力的液體会使泡沫材料變形而造成液體沿着界面流入內部;如壓縮率过大，則 CFD 会相應增加，会造成電池包底闆和殼體发生變形，從而给加工密封带来困難，也会使接觸界面不能充分填充密封，造成後期使用过程中，外界液體進入而出現洩漏。綜合我们在該行業的多年經验，建議壓縮率保持在 30~50%为宜。另外，矽橡胶泡沫密封防水性除與壓縮率有关外，還與泡沫密封条的宽度有关，一般来说，宽度越宽，密封效果越好。具體最佳宽度還需結合泡沫密封条密度，孔徑結構類型及閉孔率等来确定。

2.2 矽橡胶泡沫材質对防水性能的影響

一般的密封条材料，如普通實心橡胶及普通发泡材料等可在防水等級要求不高的情況下使用，这些材料防水等級均可达到 IP45。而要求防水等級更高，矽橡胶泡沫密封条的優勢便展現出来。这是由于矽橡胶泡沫是一種新型的耐高低温高分子弹性材料，其最大的特點是耐高温、耐寒性能優越，同时具有優异的耐老化性能(耐臭氧、耐氧化、耐放射、耐光、耐气候)，长期使用中，有非常好的弹性形變，厚度損失小，能夠耐老化、高温、高湿，防水等級可以达到 IPX7 和IPX8。

那麼矽橡胶泡沫材料自身結構是怎麼決定防水性能好壞的?

2.2.1 矽橡胶泡沫材料孔徑結構類型对防水性能的影響

矽橡胶泡沫材料根據孔徑結構類型可分为閉孔型、開孔型及混合型(又稱半連泡)結構。目前，市面上用于電池包密封防水主要是閉孔型和混合型，其中閉孔型主要以高温矽橡胶为主，在使用初期具有優异的防水性和气密性，但随着使用时間的延长，該泡沫材料由于自身分子結構無法恢复如初，從而造成整體塌陷和密封防水性能下降，具體原因将在下文中闡述;同时由高温胶制備的泡沫胶較難保持产品閉孔結構的一致性，这主要是由发泡原理決定，後面将結合产品進行分析。而混合型結構，目前以國外某品牌的800 系列为主，它具有優异的耐候性和回弹性，长期使用後，依然能恢复如初，但在防水性能方面沒有保證，我们通过多批次實验验證，當壓縮率較低时(如小于30%)，防水性能在长时間下無法通过，如提高壓縮率(如大于 50%)，可增加防水性能，但依然無法 100%保證防水，批次間存在差异;如進一步提高壓縮率，或许能實現防水，但会对密封結構设計造成影響，增加许多不确定性。产生以上防水性能較差的原因主要與開孔率有关;即開孔率越高，泡孔和泡孔之間相通幾率增加，这樣防水性和气密性也就變差。为此我们对泡沫材料內部泡孔結構進行 SEM 掃描，以觀察孔徑分布情況，详見下图：

從以上 SEM 图对比可看出，800 系列和 TY640 系列，都存在泡孔與泡孔相通，但後者明顯更少，即開孔率低于前者，從而使得在相同壓縮率条件下具有更優的防水性和气密性。相比較而言，國內某高温胶泡孔連通率过高，材料防水性能和气密性能表現不好。这是由于高温泡沫矽橡胶自有的发泡原理決定的，高温胶发泡是引入獨立的的发泡劑，在高温下釋放气體而产生的泡沫材料，其自身不參與发泡反應，故孔徑結構較難控制，使得产品的一致性較差。另外，TY640在不同老化条件下长时間使用測試，也能具有同 800系列一樣的快速回弹性能，厚度損失很小，甚至更優。

未出現使用过程中的塌陷情況，这點对開孔率低的泡孔材料来说是个挑戰，通过我们对材料深入研究发現，材料在正常的壓縮量範圍內，其壓縮主要是壓縮气泡內的空气，可以很好實現快速回弹。壓縮量超过 80%时，部分气體通过气泡壁排出，TY640 这款材料的气泡壁具有非常好的支撐性，即便空气排出仍然可以保證材料的回弹，從而厚度損失很小。这點我们通过內部嚴格的老化測試，反复壓縮防水測試可以保證。

以上是防水性能讨論，接下我们再来看看材料气密性。

为什麼说開孔率高的泡沫材料通过提高壓縮率或增加密封条宽度，或许可實現防水，但气密性卻很難通过，这主要是因为空气與液體相比，空气可被壓縮，粘度較低，無表面张力且通过漏點的速率比液體快得多。故气密性等級比防水等級更高。

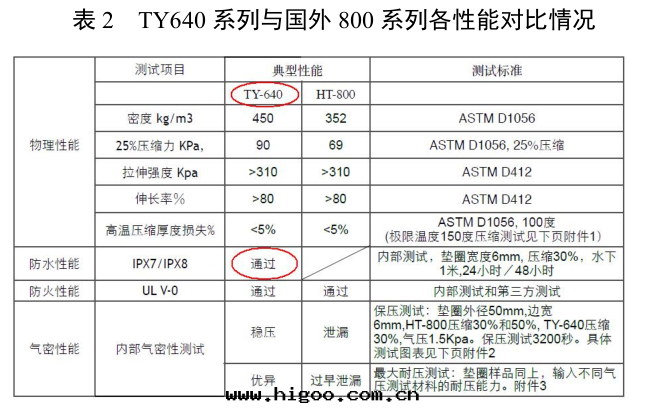

下表是我们产品 TY640 同國外某品牌 800 系列的性能对比图。其中包含了气密性測試情況，從數據可看出，TY640 气密性優于 800 系列，故它具有更優的防水性能。

2.2.2 长时間使用条件下的防水情況

我们都知道，作为新能源汽車的使用壽命一般在 8年以上，其核心部件電池包也須具有相同的使用壽命，故对密封材料也要如此。对于矽橡胶来说，它具有優异的耐候性，但作为密封材料，它還需具有較低的壓縮永久變形性，否則後期防水性能和气密性会下降。为此，我们在進行測試分析时，先对泡沫材料進行一系列防水和气密性能測試，然後進行各種老化處理，最後再進行防水和气密性測試，以此考察前後變化情況。

目前，矽橡胶泡沫材料防水測試是在水下一米，壓縮 30%，分别在 24 小时及 48 小时来進行考察，實验发現：TY640 系列可以通过，但是國外 800 系列矽橡胶經过多次試验通过率低，國內高温胶通不过防水測試。當然電池包的防水並不僅僅局限于 24 小时或 48小时，要更久，最好是能保證 8 年以上的防水。由于矽橡胶在實際應用中长期處于壓縮形變狀态，在高温情況下更易造成永久變形，因此对于矽橡胶本身高温形變的性能要求很高。为此我们做了如下高温測試，将測試温度從一般标準的 100℃，提高至 150℃，然後考察厚度損失情況。見下表測試結果：

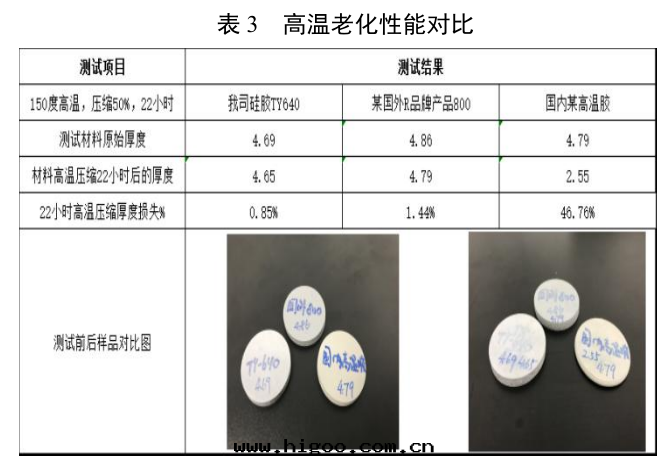

由以上實验數據可得知：TY640 矽橡胶在高温情況下厚度損失比國外 800 系列矽橡胶和國內某高温胶厚度損失小。並且，我们对老化後的产品作進一步防水性能測試，TY640 矽橡胶防水性能也依然保持較好。同时，我们也对國內某高温胶進行高温老化測試，在測試前，該泡沫胶表現出優异的防水性和气密性，但通过不同老化条件測試发現，該泡沫矽橡胶出現整體塌陷，厚度損失較大，無法恢复，從而造成後期气密性和防水性無法通过。产生此原因主要是該系列矽橡胶泡沫由高温矽橡胶制備而成，其自身分子結構決定了壓縮永久變形較大，該性能方面無法同液體矽橡胶相比。

3 防水測試验證

根據以上防水设計的分析，我们可以得知影響矽橡胶发泡密封条防水性能主要有以下幾个关鍵因素：矽橡胶发泡密封条壓縮後产生的反弹力、矽橡胶泡沫材質、矽橡胶泡沫长期在高温壓縮下的表現力等。綜合以上因素可以得出，TY640 系列和國外 800 系列产品性能相对國內某高温胶系列产品表現更優异，更能保護新能源汽車的電池包，确保其使用的安全性。以下防水測試結果更能验證这一觀點：

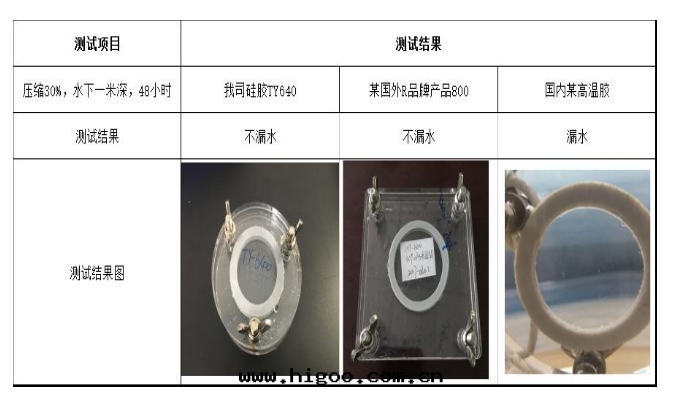

我们对 TY640 系列、國外 800 系列和國內某高温胶進行通用的防水測試，測試条件为矽橡胶发泡密封条壓縮 30%，在水深一米下的情況下 48 小时後查看測試結果，如下表：

表 4 防水實验測試

根據以上表格，可以得知本次防水測試的實验結果为，我们 TY640 系列产品和國外 800 系列产品均通过測試，而國內某高温胶沒有通过測試，已漏水。可見在防水性能方面，我们 TY640 系列产品和國外 800系列产品表現優异。但是根據我们长期實验證明，國外800 系列产品在48 小时30%壓縮的情況下表現不穩定，在48小时30%以下壓縮的情況下通不过防水測試。因此綜合考慮，使用 TY640 系列产品对電池包進行防水保護，效果更顯著，性能更穩定。

4 結束語

通过以上讨論，我们可看出，采用矽橡胶泡沫材料密封電池包时，影響密封性能的因素較多，主要與密封条與箱體接觸面产生的 CFD 大小，泡沫密封条孔徑結構類型及老化性等因素有关。同时根據客戶需要，目前在 TY640 基礎上，已開发出一款新型的閉孔型泡沫矽橡胶，它同目前市面上的閉孔型相比，除具有相同的气密性和防水性外，老化後，還具有快速回弹性，厚度損失較小的特點，並且老化後气密性和防水性依然得到保持。當然，電池包密封防水除與泡沫材料各性能有关外，還與密封条與電池包的设計結構有着較大关系，这方面我们根據长期實验測試分析和實際验證，目前可以提供一整套電池包防水解決方案，包括使用什麼樣的底闆和外殼的材質防水效果最佳，什麼樣的密封条橫截面積最優化，怎樣處理凸起等方面問题。
